Fundamentos de Redes. Práctica II

1. Se quieren asignar direcciones IP de forma dinámica a equipos que pertenecen a la subred 10.10.0.0/24 ¿cómo lo haría?

Habilitando un servidor BOOTP y configurando el siguiente pool de direcciones IP: 10.10.2.1-10.10.2.254.
Habilitando un servidor DHCP y configurando el siguiente pool de direcciones IP: 10.10.0.1-10.10.0.254.
Habilitando un servidor RIP y configurando el siguiente pool de direcciones IP: 10.10.0.1-10.10.0.254.
Habilitando un servidor DHCP y configurando el siguiente pool de direcciones IP: 10.10.1.1-10.10.1.254.

2. Suponga que tenemos configurado correctamente destination NAT en R1_6 para gestionar remotamente PC1_1 desde otras islas usando SSH (puerto 22). ¿Qué comando usaría para conectarse desde otras islas a PC1_1 a través de la red de datos?

ssh operador@220.10.10.1.
ssh operador@192.168.1.1.
ssh operador@33.1.1.2.
ssh operador@172.17.1.4 o ssh operador@172.17.1.5 dependiendo de la configuración de la tabla de rutas en R1_6.

3. ¿Cuál es el menú que debemos elegir en un router Mikrotik usando Winbox para configurar NAT?

NAT->Setup.
IP->Firewall->NAT.
IP->Setup->NAT.
IP->NAT.

4. Considerando la topología de la red de datos del laboratorio, imagine que se quiere configurar RX_4 como servidor DHCP para asignar direcciones IP a los equipos PCX_3 y PCX_4, ¿qué subred(es) debemos añadir obligatoriamente a la lista de redes DHCP en RX_4?

192.168.0.0/16.
33.X.2.0/24.
172.16.X.0/24.
33.X.2.0/24 y 172.16.X.0/24.

5. Para asignar direcciones IP dinámicas con DHCP:

Las otras respuestas son falsas.
Los clientes deben tener una conexión directa (sin intermediarios) con el servidor.
El servidor tiene que tener habilitado el puerto 76.
Los clientes tienen que tener el mismo prefijo de red que el servidor.

6. ¿Cómo interpretaría la siguiente regla NAT añadida al firewall de un equipo Mikrotik? chain=dstnat action=dst-nat to-addresses=33.1.2.2 protocol=tcp dst-port=80

Toda petición SSH desde la red externa (pública) que llegue al router se redirige a la IP 172.16.1.2 de la red interna (privada).
Toda petición desde la red externa (pública) que llegue al router se redirige a la IP 33.1.2.2 de la red interna (privada).
Toda petición SSH desde la red interna (pública) que llegue al router se redirige a la IP 33.1.2.2 de la red externa (privada).
Toda petición HTTP desde la red externa (pública) que llegue al router se redirige a la IP 33.1.2.2 de la red interna (privada).

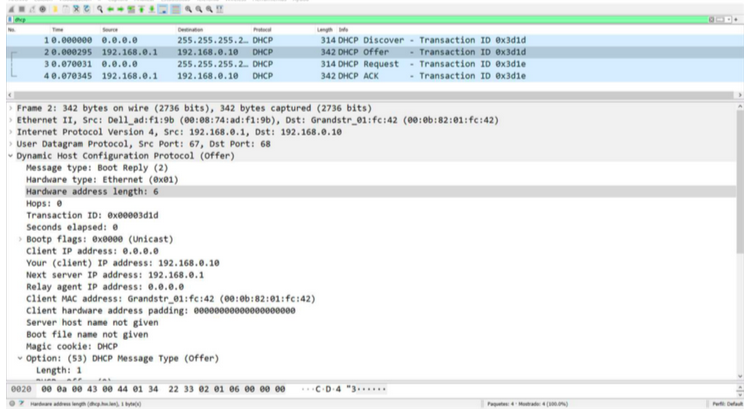

7. Considerando la siguiente traza capturada con Wireshark, ¿cuál de las siguientes afirmaciones es correcta?
Traza de Wireshark

El servidor DHCP ofrece la dirección 192.168.0.1 a un cliente DHCP.
El servidor DHCP genera un mensaje broadcast DHCP Discover destinado a todas las interfaces de la red para determinar cuáles necesitan asignación de IP.
El protocolo encapsulador de DHCP es UDP y se usan los puertos 67 y 68 para el servidor y el cliente, respectivamente.
El cliente DHCP solicita la dirección 192.168.0.1 al servidor DHCP.

8. ¿Cuál sería el comando para que un cliente solicite una IP al servidor DHCP para su interfaz de Datos?

sudo dhcp new ip datos.
sudo client dhcp new datos.
sudo dhcpclient new datos.
sudo dhclient -v datos.

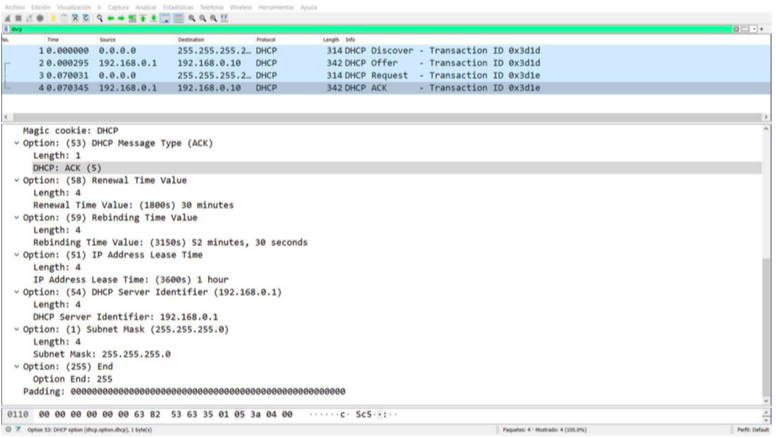

9. Considerando la siguiente traza capturada con Wireshark, ¿cuál de las siguientes afirmaciones es correcta?
Traza de Wireshark

Todas las respuestas son correctas.
DHCP genera un mensaje DHCP ACK comunicando que está conforme con la dirección IP que le ha ofrecido el servidor DHCP.
El servidor DHCP tiene la dirección 192.168.0.1.
El servidor DHCP está asignando direcciones en la subred 192.168.1.0/24.

10. En un esquema de asignación de direcciones IP dinámicas con DHCP ¿qué papel juega el tiempo de lease?

El tiempo de lease es el tiempo que transcurre desde que se envía un DCHPREQUEST hasta que se recibe un DHCPACK.
El tiempo de lease determina la duración de préstamo de una determinada dirección IP.
Es el tiempo que tarda un relay en reenviar los mensajes al servidor DHCP.
El tiempo de lease determina el proceso de arranque de la interfaz de red en modo DHCP.

11. ¿Cuál de las siguientes configuraciones aplicaría a R1_6 si queremos que todos los equipos de la isla 1 puedan originar peticiones al resto de islas a través de la red de datos, pero no queremos que los equipos de otras islas puedan inferir el direccionamiento interno usado en la isla 1?

Destination NAT con la acción dst-nat en la interfaz ether2 (cuya dirección IP es la 220.10.10.1).
Una regla de firewall para la cadena FORWARD con la acción DROP para descartar el tráfico destinado a cualquier IP de la red de datos de la isla 1.
Ninguna de las configuraciones propuestas es válida.
Source NAT con la acción masquerade en la interfaz ether2 (cuya dirección IP es la 220.10.10.1).

12. En un esquema de traducciones SRC-NAT ...

Se mantiene una tabla NAT en donde se establecen entradas que relacionan IP destino privada e IP destino pública, esta última normalmente la del router de acceso.
Se mantiene una tabla NAT en donde se establecen entradas que relacionan IP origen privada e IP origen pública, esta última normalmente la del router de acceso.
Se mantiene una tabla NAT en donde se establecen entradas que relacionan IP destino privada e IP origen pública.
Todas las afirmaciones son correctas.

13. Para que a un PC de la subred 33.1.2.0/24 se le pueda asignar una dirección IP de forma dinámica, ¿qué pasos se han de seguir?

Ninguna de las afirmaciones es correcta.
Asignarle a la interfaz de datos una IP dentro del conjunto de direcciones 192.168.0.0/16 y configurar adecuadamente el servidor DHCP disponible en la misma subred de datos.
Configurar la interfaz de red de gestión en modo DHCP así como el servidor DHCP disponible en la misma subred de datos.
Configurar la interfaz de red de datos en modo DHCP así como el servidor DHCP disponible en la misma subred de datos.

14. ¿Cómo interpretaría la siguiente regla NAT añadida al firewall de un dispositivo Mikrotik? chain=src-nat action=masquerade out-interface=ether1

A todo paquete que entre por la interfaz ether1 se le cambia su IP destino por la que tiene asignada dicha interfaz.
A todo paquete que salga por la interfaz ether1 se le cambia su IP origen por la que tiene asignada dicha interfaz.
A todo paquete que entre por la interfaz ether1 se le cambia su IP origen por la que tiene asignada dicha interfaz.
A todo paquete que salga por la interfaz ether1 se le cambia su IP destino por la que tiene asignada dicha interfaz.

15. ¿Cómo saben tanto cliente y servidor, en un esquema de asignación dinámica de IP, que una dirección IP se puede seguir utilizando por el dispositivo al que se le asignó?

Mediante el envío y recepción de mensajes DHCPREQUEST y DCHPACK periódicos entre cliente y servidor.
Mediante el envío y recepción de mensajes DHCPREQUEST y DCHPACK a toda la red.
Mediante el envío de mensajes DHCPDISCOVER a toda la red.
Ninguna de las afirmaciones es correcta.

16. Para permitir que usuarios externos a una empresa puedan acceder a servicios internos localizados en su red privada o corporativa, ¿qué tipo de traducción de direcciones utilizaría?

BOOTP y HTTPS.
SRC-NAT.
DST-NAT.
RIP.

17. Si mi red fuese muy dinámica, es decir, con dispositivos añadiéndose y dejando mi red muy asiduamente, ¿qué tiempo de lease escogería?

Corto, para mantener direcciones IP el máximo tiempo posible.
Largo, para mantener direcciones IP el máximo tiempo posible.
Corto, para liberar rápidamente direcciones IP que no se están utilizando.
Dividiría el tiempo que tarda en responder el servidor ante un DHCPDISCOVER y lo dividiría entre el número de dispositivos de mi red siendo este mi tiempo de lease.

18. ¿Qué fichero hay que configurar en los equipos del aula para usar el servicio DCHP?

El fichero interfaces, que está en /network.
El fichero 01-network-manager-all.yaml, que está en /etc/netplan.
El fichero netplan, que está en /etc.
El fichero dchp-client, que está en /users.

19. En la configuración de un servidor DHCP, el tiempo de asignación de IP (lease time) de las direcciones IP...

... puede ser distinto para cada red que se sirva.
... no es configurable.
... es igual para todas las redes que se sirvan.
... es distinto para cada una de las IPs del adress pool.

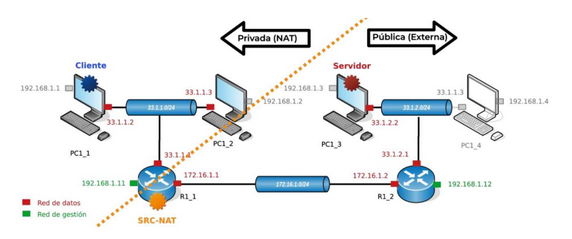

20. Considerando el siguiente escenario donde se ha configurado correctamente SRC-NAT, ¿cuál de las siguientes afirmaciones es correcta? Escenario de red

Los mensajes originados por PC1_1 y destinados a PC1_3 tendrán como dirección IP origen la 172.16.1.1 y como IP destino 33.1.2.2 en la subred 33.1.2.0./24.
PC1_1 recibirá los mensajes de respuesta de PC1_3 aunque R1_2 no tenga una entrada para alcanzar la subred 33.1.1.0/24 en su tabla de rutas.
Todas las respuestas son correctas.
Los mensajes originados por PC1_1 y destinados a PC1_3 tendrán como dirección IP origen la 33.1.1.2 y dirección IP destino la 33.1.2.2 en la subred 33.1.1.0/24.

21. En la configuración de los DHCP server en un router MikroTik del laboratorio,

El DNS server puede ser cualquiera.
El DNS server debe ser la IP de PC de la isla.
El DNS servder debe ser la IP de gestión del router.
El DNS server debe ser la IP de de datos del router.

22. Considerando el siguiente escenario donde se ha configurado correctamente SRC-NAT, ¿cuál de las siguientes afirmaciones es correcta? Escenario de red

Todas las respuestas son correctas.
Los mensajes originados por PC1_1 y destinados a PC1_3 tendrán como dirección IP origen la 172.16.1.1 y como IP destino 33.1.2.2 en la subred 172.16.1.0/24.
PC1_3 recibirá los mensajes de respuesta de PC1_1 enviados a través de la red de datos, aunque R1_1 no tenga una entrada para alcanzar la subred 33.1.2.0/24 en su tabla de rutas.
Los mensajes originados por PC1_1 y destinados a PC1_3 tendrán como dirección IP origen la 172.16.1.1 y dirección IP destino la 33.1.2.2 en la subred 33.1.1.0/24.

23. ¿Cuál es el menú que debemos elegir en un router Mikrotik usando Winbox para configurar el Servidor de DHCP?.

DHCP->Server.
DHCP->Setup.
IP->DHCP Relay.
IP->DHCP Server.

24. ¿Cuál de estas afirmaciones es cierta?

En la práctica 2, los clientes DHCP serán los equipos del aula.
Todas las respuestas son ciertas.
En la práctica 2, los servidores DHCP Relay serán los routers RX_4 y RX_5.
En la práctica 2, los servidores DHCP serán los routers RX_6.

25. ¿Cuál de estas afirmaciones es cierta?

En Destination NAT se configurará la acción drop-nat.
En Destination NAT se configurará la acción src-nat.
En Destination NAT se configurará la acción accept.
En Destination NAT se configurará la acción dst-nat.

26. ¿Cómo interpretaría la siguiente regla NAT añadida al firewall de un dispositivo Mikrotik? chain=dstnat action=dst-nat to-addresses=33.1.2.2 protocol=tcp dst-port=22

Toda petición SSH desde la red externa (pública) que llegue al router se redirige a la IP 33.1.2.2 de la red interna (privada).
Toda petición SSH desde la red interna (pública) que llegue al router se redirige a la IP 33.1.2.2 de la red externa (privada).
Toda petición desde la red externa (pública) que llegue al router se redirige a la IP 33.1.2.2 de la red interna (privada).
Toda petición HTTP desde la red externa (pública) que llegue al router se redirige a la IP 172.16.1.2 de la red interna (privada).
